Cén Fáth a bhfuil do Shábháilteacht Eagar Gréine ag dul i bhfeidhm ar an bhfiús DC fótavoltach ceart a roghnú

2025-11-18 0 Fág teachtaireacht dom

Is cuma cén gléasra cumhachta gréine a shiúlann tú isteach, cén comh-aireachta inverter tráchtála a osclaíonn tú, nó cén córas fótavoltach ar an díon cónaithe a ndéanann tú cigireacht air, gheobhaidh tú comhpháirt ríthábhachtach a ndéantar dearmad uirthi go minic: anfiús DC fótavoltach. An míchuífiús DC fótavoltachní hamháin gur féidir leis an tsábháilteacht a chur i gcontúirt ach go gcruthóidh sé caillteanais shuntasacha airgeadais freisin. Cad a dhéanann an gléas beag seo chomh fíor-riachtanach? Cén fáth a roghnaíonn saineolaithe go comhsheasmhachZhenghaofiúsanna? Déanaimis a rúndiamhra a nochtadh le chéile.

Dúshláin Uathúla

Murab ionann agus an sruth ailtéarnach (AC) a úsáideann tú i do theach, gineann painéil ghréine sruth díreach (DC). Tá tréithe uathúla agus a d’fhéadfadh a bheith contúirteach ag an DC seo:

1. Voltas Leanúnach agus Reatha Ard: Go háirithe faoi sholas na gréine láidir, oibríonn ciorcaid DC gar dá n-uasvoltas. Murab ionann agus AC, ní imíonn gearrchiorcad ag an gcéad phointe trasnaithe nialasach eile; is féidir leis an stua mar thoradh air a mhairfidh i bhfad níos faide agus teochtaí leordhóthanach a ghiniúint chun miotail a leá agus tine a chur faoi deara.

2. Impedance Foinse Íseal: Tá friotaíocht inmheánach an-íseal ag painéil gréine. Nuair a tharlaíonn ciorcad gearr, gintear sruth borrtha ollmhór beagnach ar an toirt. Gan cosaint mearfhreagartha, is féidir le cáblaí agus nascóirí sruthán amach láithreach.

3. Arrays Coimpléasc: Gineann painéil ghréine atá ceangailte le sraith voltais ard (de ghnáth 600V, 1000V, nó 1500V DC). Chun gach painéal nó eagar a chosaint tá fiúsanna comhordaithe, iontaofa agus ardvoltais sa bhosca cumaisc.

Sin é an fáth go beacht nach féidir le fiúsanna caighdeánacha AC ciorcaid gréine DC a chosaint go sábháilte; níl an dearadh speisialta acu atá riachtanach chun stuanna DC ardvoltais leanúnacha a mhúchadh go héifeachtach. Amháinfiúsanna DC fótavoltachdeartha go sonrach le haghaidh giniúint cumhachta fótavoltach an dearadh innealtóireachta agus an dian-thástáil a theastaíonn chun an tasc seo a chur i gcrích.

Aidhm Fiús DC Fótavoltach

Is é príomhchuspóir nafiúsanna DC fótavoltachis simplí: lochtanna a leithlisiú roimh stailceanna tubaiste. Go sonrach, cosnaíonn siad in aghaidh dhá phríomhriosca:

1. Ciorcad Gearr: Cruthaíonn ciorcaid ghearr de bharr damáiste líne, teipeanna nasc, cur isteach taise, damáiste creimire, teip comhpháirte, nó suiteáil míchuí cosán ísealfhriotaíochta, rud a fhágann go bhfuil borradh reatha mór neamhrialaithe. Aimsíonn fiúsanna fótavoltach DC an ró-ualach seo láithreach agus leáigh siad a gcomhpháirteanna inmheánacha, ag dícheangal an chuaird go sábháilte agus ag cosc ar dhamáiste in aghaidh an tsrutha (painéil, inverters) agus le sruth (línte leáite, tinte).

2. Reatha Droim ar Ais: Nuair a theipeann ar theaghrán i gcóras mór comhthreomhar, féadann sruth droim ar ais tarlú. Feidhmíonn an painéal lochtach mar ionsúire reatha, rud a fhágann go mbíonn an gnáthchiorcadaíocht ag brú ar ais tríd an bpainéal lochtach. Is féidir leis an sruth droim ar ais seo róthéamh agus damáiste buan a dhéanamh don phainéal lena mbaineann. Feidhmíonn suiteáil straitéiseach fiúsanna DC fótavoltach cosúil le comhla aontreo, ag blocáil an sruth droim ar ais agus ag cosc damáiste.

Is feistí cosanta ríthábhachtacha iad fiús fótavoltach DC i gcórais gréine:

Pointí Socrúcháin Criticiúla le haghaidh Fiúsanna DC Fótavoltach	Cosnaíonn in aghaidh	Iarmhairt Gan Chosaint
Ionchuir Bosca Comhcheangail	Forshrutha i teaghráin painéil aonair a bheathú isteach sa chomhcheangail.	Tarraingíonn locht i teaghrán amháin sruth millteach ó gach teaghrán comhthreomhar, cáblaí friochta féideartha, críochfoirt, an bosca ar fad.
Aschur Teaghráin Sraithe	Sruth droim ar ais ag sreabhadh ar ais isteach i sreang lochtach (mar a thuairiscítear thuas).	Róthéamh agus damáiste buan do na painéil sa téad lochtach. Caillteanas cumhachta suntasach.
Idir Comhcheangail Teaghrán & Inverters Láir	Ciorcaid mhóra ghearra a tharlaíonn feadh cáblaí friothálacha níos mó nó roimh ionchur DC an inverter.	Riosca tine stuamachta tubaisteach feadh príomh-raonta DC gan chosaint; ró-mhór ar an inverter DC cosanta.
Tiontairí/ Optimizers DC-DC laistigh	Lochtanna inmheánacha laistigh den aonad comhshó cumhachta.	Scaipeann an damáiste thar an tiontaire, agus d'fhéadfadh tionchar a bheith aige ar chomhpháirteanna nó ciorcaid eile. Riosca dóiteáin.
Teaghráin Battery i gCórais DC-Cúpláilte	Ciorcaid ghearr laistigh de bhainc ceallraí ard-acmhainne, ardfhuinnimh.	Doirteadh neamhrialaithe as a d’fhéadfadh rith teirmeach, tine, pléascadh.

1. Úsáideann mo chóras AC fiúsanna caighdeánacha, cén fáth nach féidir liom na fiúsanna seo a úsáid chun mo phainéil ghréine a chosaint go díreach?

Cinnte nach bhfuil. Ní dhéantar fiúsanna caighdeánacha AC a thástáil ach amháin le haghaidh ciorcaid AC. Tá an fhisic maidir le stuanna DC a mhúchadh (go háirithe faoi na voltais arda atá coitianta i gcórais ghréine) i bhfad níos casta. Múchann stua AC iad féin ag an bpointe trasnaithe náid voltais, 100 go 120 uair in aghaidh an tsoicind. Níl an pointe múchta seo ag stuanna DC, áfach; leanann siad orthu ag dó go foréigneach, rud a fhágann róthéamh, pléascanna, agus fiú tinte. Tá fiúsanna fótavoltach DC deimhnithe agus saindeartha le seomraí agus ábhair uathmhúchta stua chun cur isteach go sábháilte ar stuanna DC ardvoltais laistigh de na milleasoicindí.

2. Conas a bheidh a fhios agam cén rátáil amperage ba chóir dom a roghnú le haghaidh mo fhiús DC fótavoltach?

Ní mór an tsonraíocht fiús a chinneadh bunaithe ar an sruth ciorcad sonrach a chosnaíonn sé. Éilíonn sé seo ríomhaireachtaí: Aimsigh an téad/painéil sruth gearrchiorcaid (ISC): Faoi Choinníollacha Caighdeánacha Tástála (STC), faigh an rátáil ISC uasta don phainéal nó don téad.

Lamháil sábháilteachta a chur i bhfeidhm: Molann an cleachtas is fearr rátálacha fiús a shocrú go 125% go 150% den ISC (dáileadh sruth in-idirbhriste). (Mar shampla, más é 10A Isc na sreinge, ba chóir go mbeadh an fiús 12A nó 15A). Soláthraíonn sé seo lamháil d’éagsúlachtaí sa ghnáthsruth oibriúcháin agus ag an am céanna cinntíonn sé gur féidir leis sruthanna lochta a sheasamh i bhfad níos mó ná an gnáthsruth oibriúcháin. Déan tagairt i gcónaí don lámhleabhar suiteála, do na cóid náisiúnta leictreacha (NEC, IEC), agus do shonraíochtaí trealaimh iarmhartacha (boscaí cumaisc, inverters) - is gnách go sonraíonn siad seo na rátálacha fiús a theastaíonn. D'fhéadfadh séideadh bréagach a bheith mar thoradh ar fiúsanna tearcrátaithe, cé go bhfuil fiúsanna ró-rátáilte contúirteach agus sáraíonn siad sonraíochtaí.

3. Shéid mo fhiús. Cad iad na cúiseanna coitianta?

Léiríonn fiús séidte go bhfuil a fheidhm chriticiúil curtha i gcrích aige. I measc na gcúiseanna coitianta tá: Lochtanna gearrchiorcad: insliú cábla damáiste, nascóirí scaoilte is cúis le stua, teip inslithe teirminéil, damáiste fisiciúil don sreangú nó don trealamh, agus teip ar an gcomhpháirt inmheánach.

Ró-ualú Trom: Sáraíonn an sruth go seasta agus go suntasach sruth rátáilte an fhiús (níl sé seo chomh coitianta ná ciorcad gearr, ach is féidir leis tarlú má tá an sreangú nó an chomhpháirt ró-bheag; áfach, ba chóir go mbeadh an gléas cosanta ciorcaid turas ar dtús).

Séideadh Mícheart: Cé go bhfuil séideadh mícheart fiúsanna ardcháilíochta annamh, is féidir go dtarlódh sé má tá na sonraíochtaí fiús beagán as, déantar feidhmíocht a dhíghrádú mar gheall ar aosú / timpeallachtaí foircneacha, is cúis le naisc lag róthéamh ar chríochfoirt an tsealbhóra fiús, nó má tá lochtanna déantúsaíochta ann.

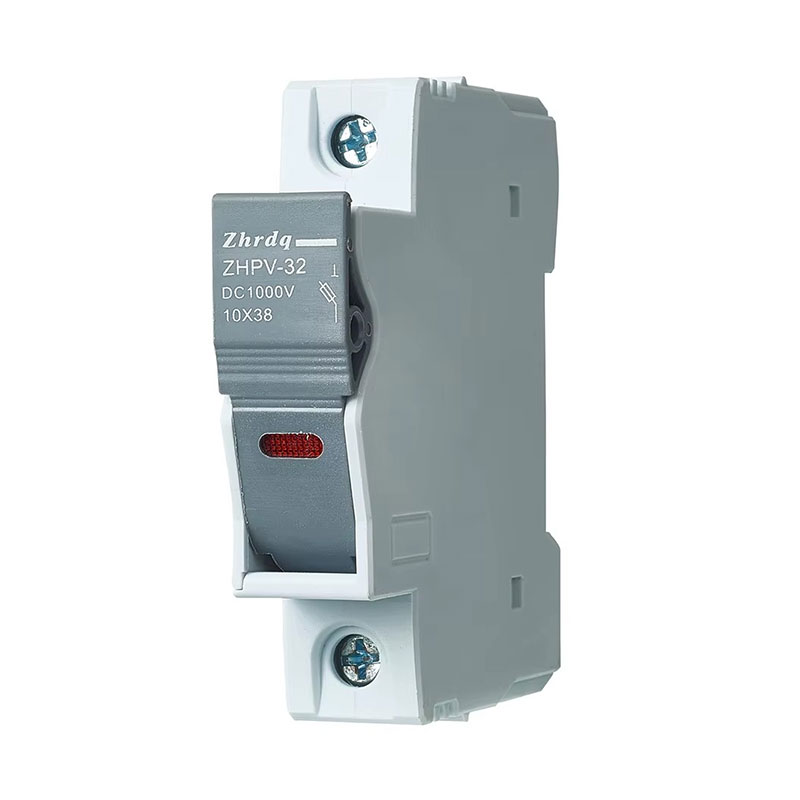

Photovoltaic DC Fuse

Féadfaidh do eagar gréine oibriú go hachomair gan an méid agus an deimhniú ceartfiúsanna DC fótavoltach, ach ciallaíonn "oibríocht" níos mó ná leictreachas a ghiniúint amháin; ciallaíonn sé oibriú iontaofa agus sábháilte ar feadh na mblianta atá le teacht. Is féidir le gach bosca cónascaire agus gach teaghrán cáblaí a bheith ina bpointe teipe, agus d'fhéadfadh go mbeadh sé mífheidhmiúil faoi choinníollacha sonracha. Ní aicearra é fiúsanna atá faoi bhun caighdeáin a úsáid nó cosaint a sheachbhóthar ach riosca do-ghlactha do theicneoirí, do mhaoin agus d’infheistíocht.

fiúsanna Zhenghaoionadaíocht a dhéanamh ar shábháilteacht innealtóireachta. Déantar iad a mhonarú de réir caighdeáin déine agus cruthaithe i dtimpeallachtaí domhanda crua, agus soláthraíonn siad an chosaint ríthábhachtach mearfhreagartha, ard-acmhainne a theastaíonn ó chórais fhótavoltach nua-aimseartha.
